נאָרמאַל & סמאַרט 16S BMS וויירינג טוטאָריאַל

נעמעןאַ 16 סעריע און 12 פּאַראַלעל 18650 באַטאַרייע פּאַק ווי אַ בייַשפּיל

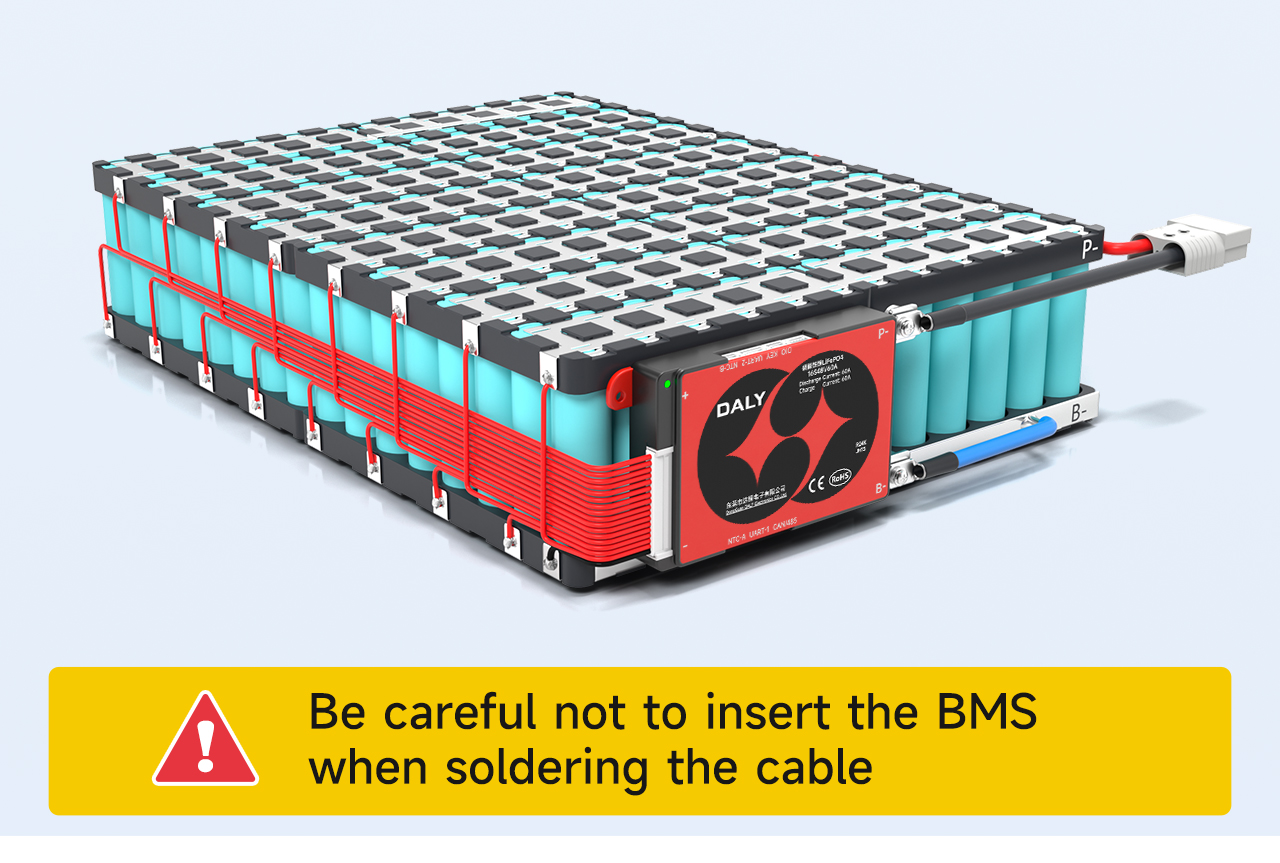

זיין אָפּגעהיט ניט צו אַרייַנלייגן די פּראַטעקטיוו ברעט ווען סאַדערינג די קאַבלע

铁锂16串接线流程-英文_01
铁锂16串接线流程-英文_02

. צייכן די סדר פון מוסטערונג שורות

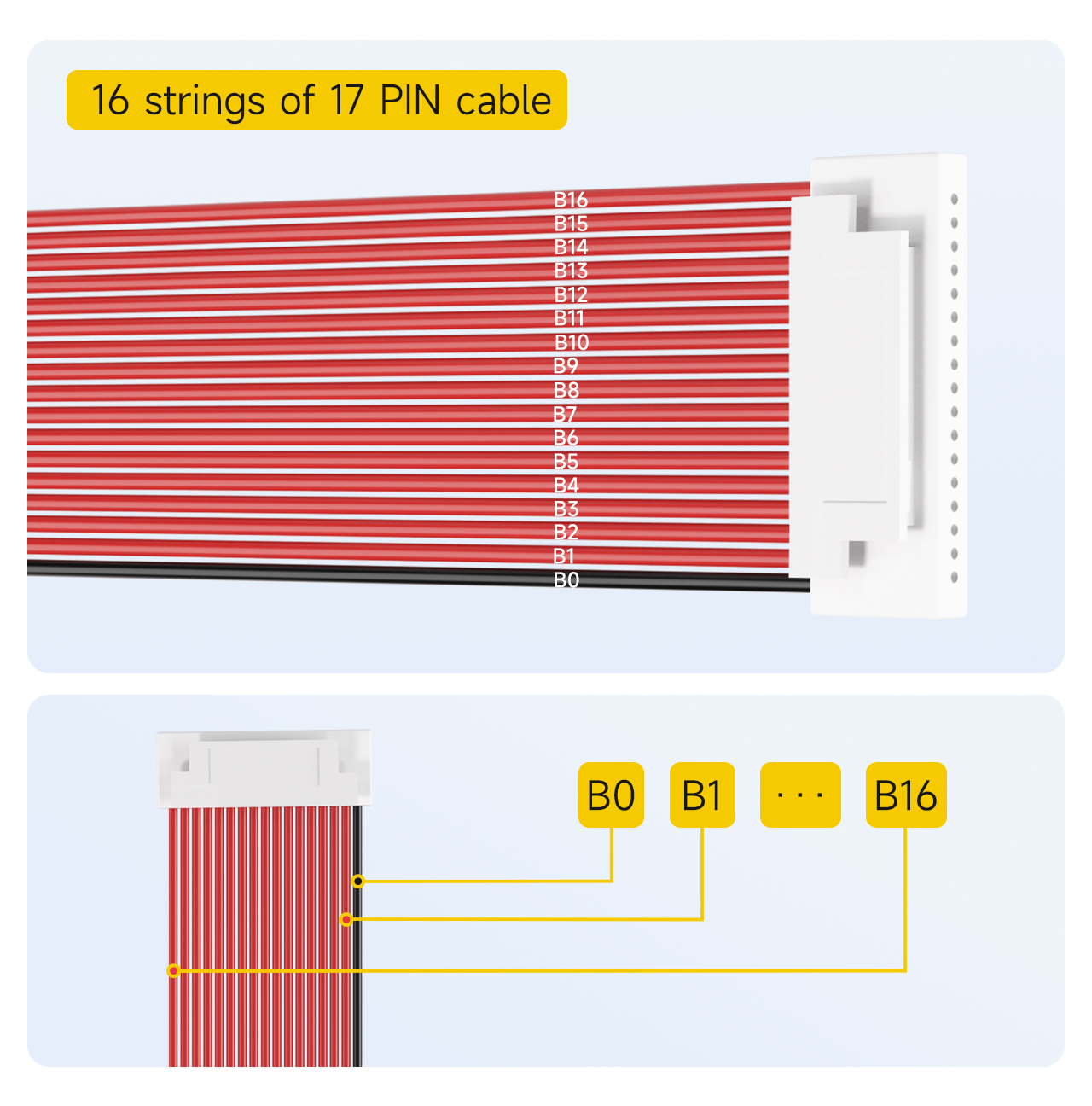

16 סטרינגס פון17PIN קאַבלע

באַמערקונג: די פעליקייַט מוסטערונג קאַבלע פֿאַר16-שטריקל שוץ ברעט קאַנפיגיעריישאַן איז17PIN.

1. מארק די שוואַרץ קאַבלע ווי B0.

2. דער ערשטער רויט קאַבלע ווייַטער צו די שוואַרץ קאַבלע איז אנגעצייכנט ווי B1

... (און אַזוי אויף, אנגעצייכנט סאַקווענטשאַלי)

17. ביז די לעצטע רויט קאַבלע, אנגעצייכנט ווי ב16.

铁锂16串接线流程-英文_03

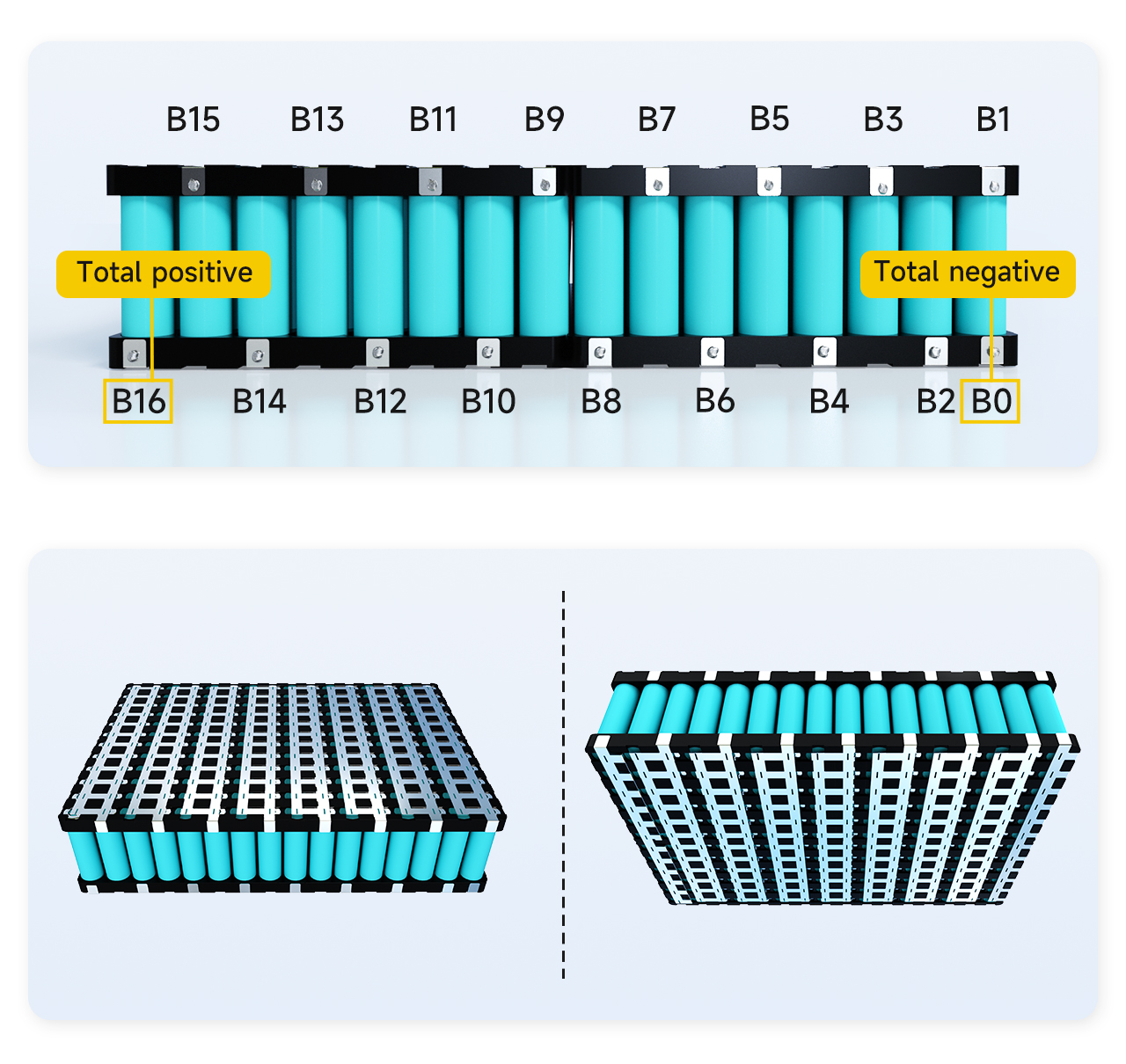

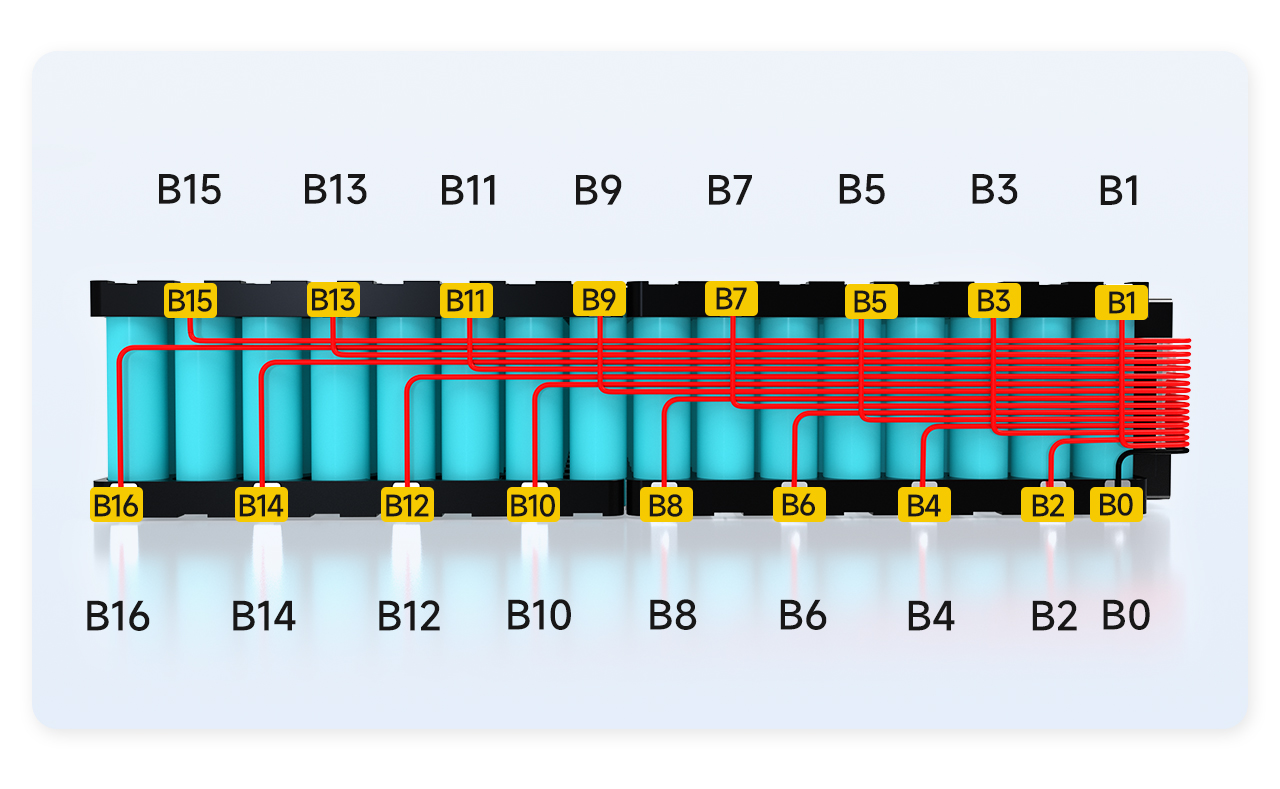

. צייכן די סדר פון באַטאַרייע וועלדינג ווייזט

געפֿינען די שטעלע פון ​​די קאָראַספּאַנדינג וועלדינג פונט פון די קאַבלע, ערשטער צייכן די שטעלע פון ​​די קאָראַספּאַנדינג פונט אויף די באַטאַרייע

1. די גאַנץ נעגאַטיוו פלאָקן פון די באַטאַרייע פּאַק איז אנגעצייכנט ווי B0

2. די קשר צווישן די positive פלאָקן פון דער ערשטער שטריקל פון באַטעריז און די נעגאַטיוו פלאָקן פון די רגע שטריקל פון באַטעריז איז אנגעצייכנט ווי B1

3. די קשר צווישן די positive פלאָקן פון די רגע שטריקל פון באַטעריז און די נעגאַטיוו פלאָקן פון די דריט שטריקל פון באַטעריז איז אנגעצייכנט ווי B2

... (און אַזוי אויף)

16. די קשר צווישן די positive פלאָקן פון די15טה באַטאַרייע שטריקל און די נעגאַטיוו פלאָקן פון די16די באַטאַרייע שטריקל איז אנגעצייכנט ווי B15 .

17. די positive ילעקטראָוד פון די 16 באַטאַרייע שטריקל איז אנגעצייכנט ווי B16.

באַמערקונג: ווייַל די באַטאַרייע פּאַק האט אַ גאַנץ פון 16 סטרינגס, B16 איז אויך די גאַנץ positive פלאָקן פון די באַטאַרייע פּאַק. אויב B16 איז נישט די גאַנץ positive בינע פון ​​די באַטאַרייע פּאַק, עס פּראָוועס אַז דער סדר פון מאַרקינג איז פאַלש, און עס מוזן זיין אָפּגעשטעלט און ווידער.

铁锂16串接线流程-英文_04

. סאַדערינג און וויירינג

1. די B0 פון די קאַבלע איז סאַדערד צו די B0 שטעלע פון ​​די באַטאַרייע.

2. די קאַבלע ב 1 איז סאַדערד צו די ב 1 שטעלע פון ​​די באַטאַרייע.

... (און אַזוי אויף, וועלדינג אין סיקוואַנס)

17. די קאַבלע ב16 איז סאַדערד צו די ב16 שטעלע פון ​​די באַטאַרייע.

铁锂16串接线流程-英文_05

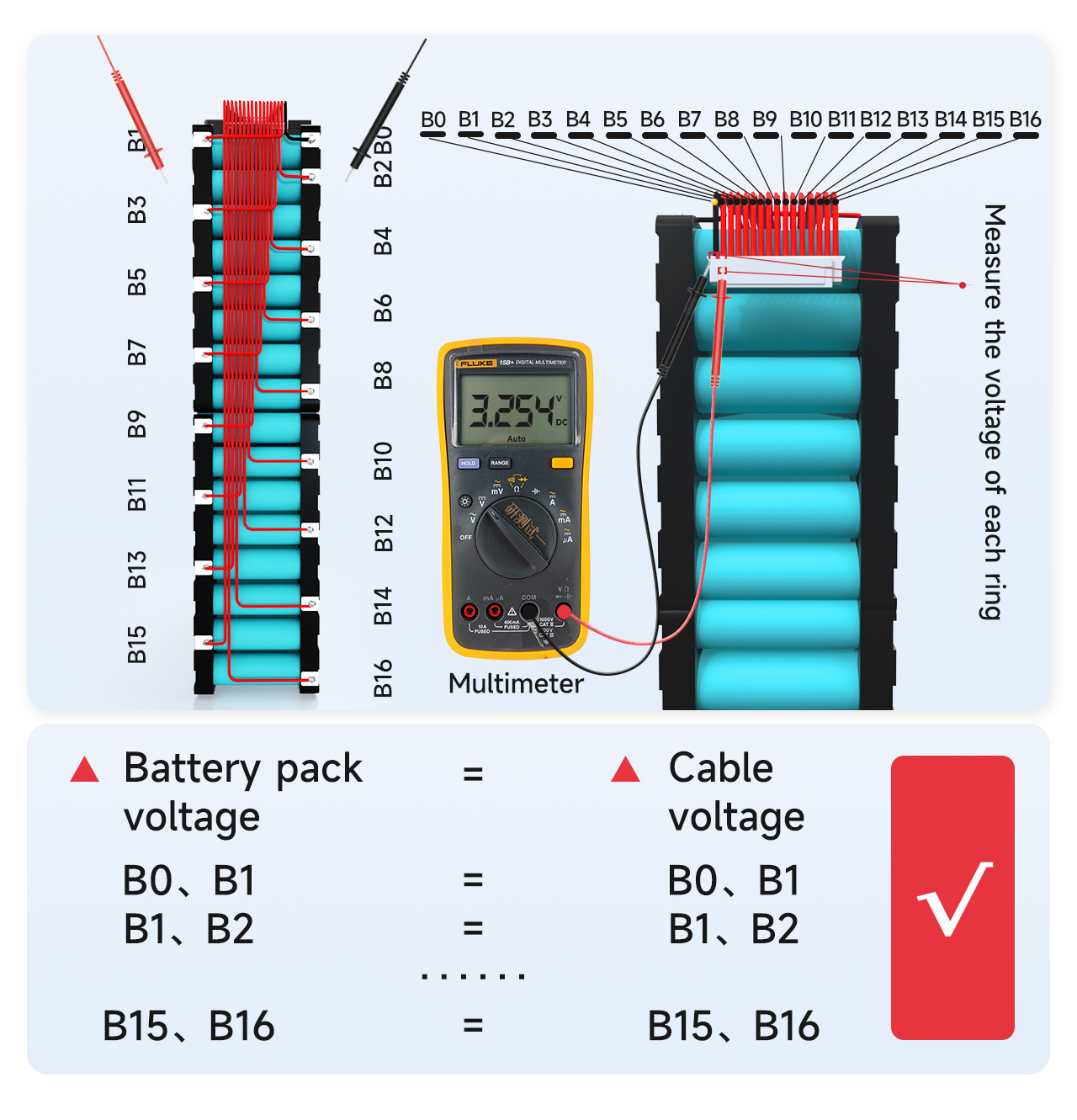

. דעטעקשאַן וואָולטידזש

מעסטן די וואָולטידזש צווישן שכייניש קייבאַלז מיט אַ מולטימעטער צו באַשטעטיקן אַז די ריכטיק וואָולטידזש איז געזאמלט דורך די קייבאַלז.

1. מעסטן צי די וואָולטידזש פון די קאַבלע B0 צו B1 איז גלייַך צו די וואָולטידזש פון די באַטאַרייע פּאַק B0 צו B1. אויב עס איז גלייַך, עס פּראָוועס אַז די וואָולטידזש זאַמלונג איז ריכטיק. אויב ניט, עס פּראָוועס אַז די זאַמלונג שורה איז שוואַך וועלדעד, און די קאַבלע דאַרף זיין שייַעך-וועלד. דורך אַנאַלאַדזשי, מעסטן צי די וואָולטאַדזשאַז פון אנדערע סטרינגס זענען געזאמלט ריכטיק.

2. די וואָולטידזש חילוק פון יעדער שטריקל זאָל נישט יקסיד 1 וו. אויב עס יקסידז 1 וו, עס מיטל אַז עס איז אַ פּראָבלעם מיט די וויירינג, און איר דאַרפֿן צו איבערחזרן די פריערדיקע שריט פֿאַר דיטעקשאַן.

铁锂16串接线流程-英文_06

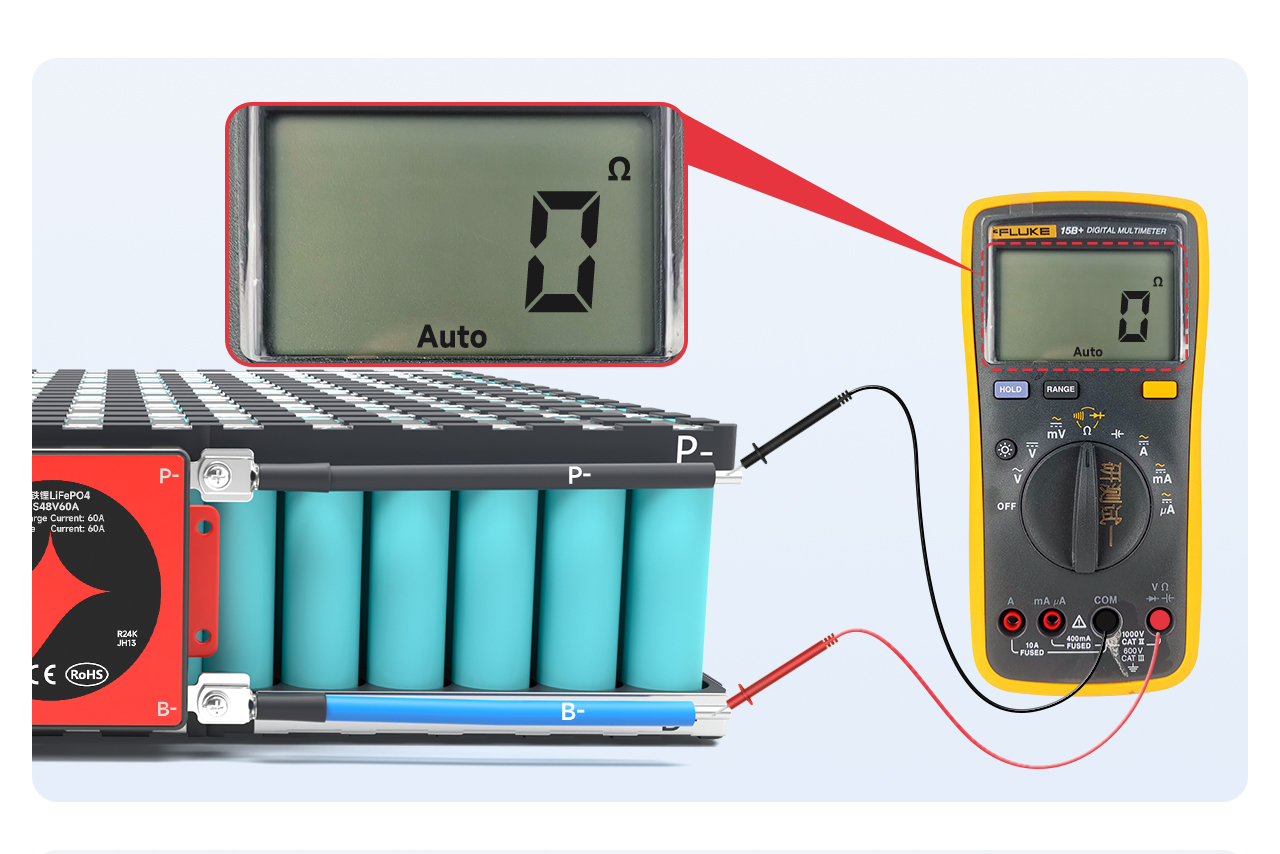

. דיטעקשאַן פון שוץ ברעט קוואַליטעט

! שטענדיק מאַכן זיכער די ריכטיק וואָולטידזש איז דיטעקטאַד איידער פּלאַגינג די שוץ ברעט!

סטרויערן די מולטימעטער צו די ינערלעך קעגנשטעל מדרגה און מעסטן די ינערלעך קעגנשטעל צווישן B- און P-. אויב די ינערלעך קעגנשטעל איז פארבונדן, עס פּראָוועס אַז די שוץ ברעט איז גוט.

באַמערקונג: איר קענען ריכטער די קאַנדאַקשאַן דורך קוקן אין די ינערלעך קעגנשטעל ווערט. די ינערלעך קעגנשטעל ווערט איז 0Ω, וואָס מיטל קאַנדאַקשאַן. רעכט צו דער טעות פון די מולטימעטער, בכלל ווייניקער ווי 10Ω מיטל קאַנדאַקשאַן; איר קענען אויך סטרויערן די מולטימעטער צו די בוזזער. א ביפעניש קען מען הערן.

נאָטיץ:

1. די פּראַטעקטיוו ברעט מיט אַ ווייך באַשטימען דאַרף צו באַצאָלן ופמערקזאַמקייַט צו די קאַנדאַקשאַן פון די באַשטימען ווען די באַשטימען איז פארמאכט.

2. אויב די שוץ ברעט איז נישט קאַנדאַקטינג, ביטע האַלטן די ווייַטער שריט און קאָנטאַקט די פארקויפונג שטעקן פֿאַר פּראַסעסינג.

铁锂16串接线流程-英文_07

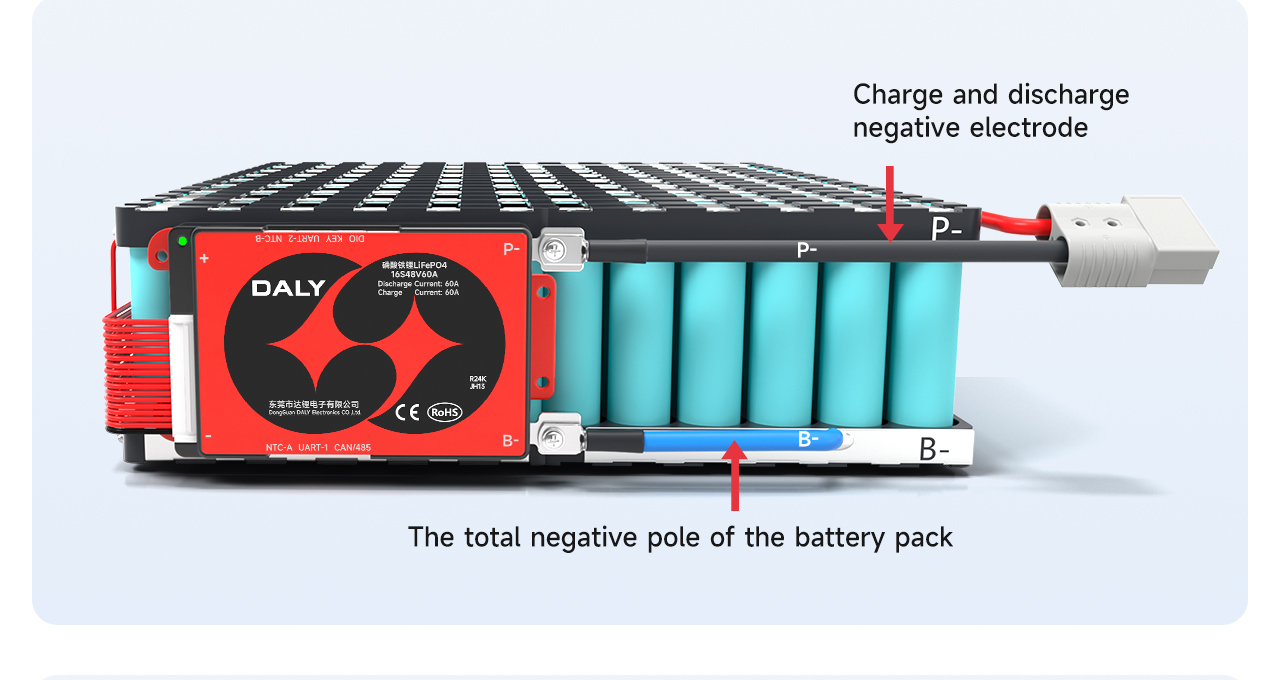

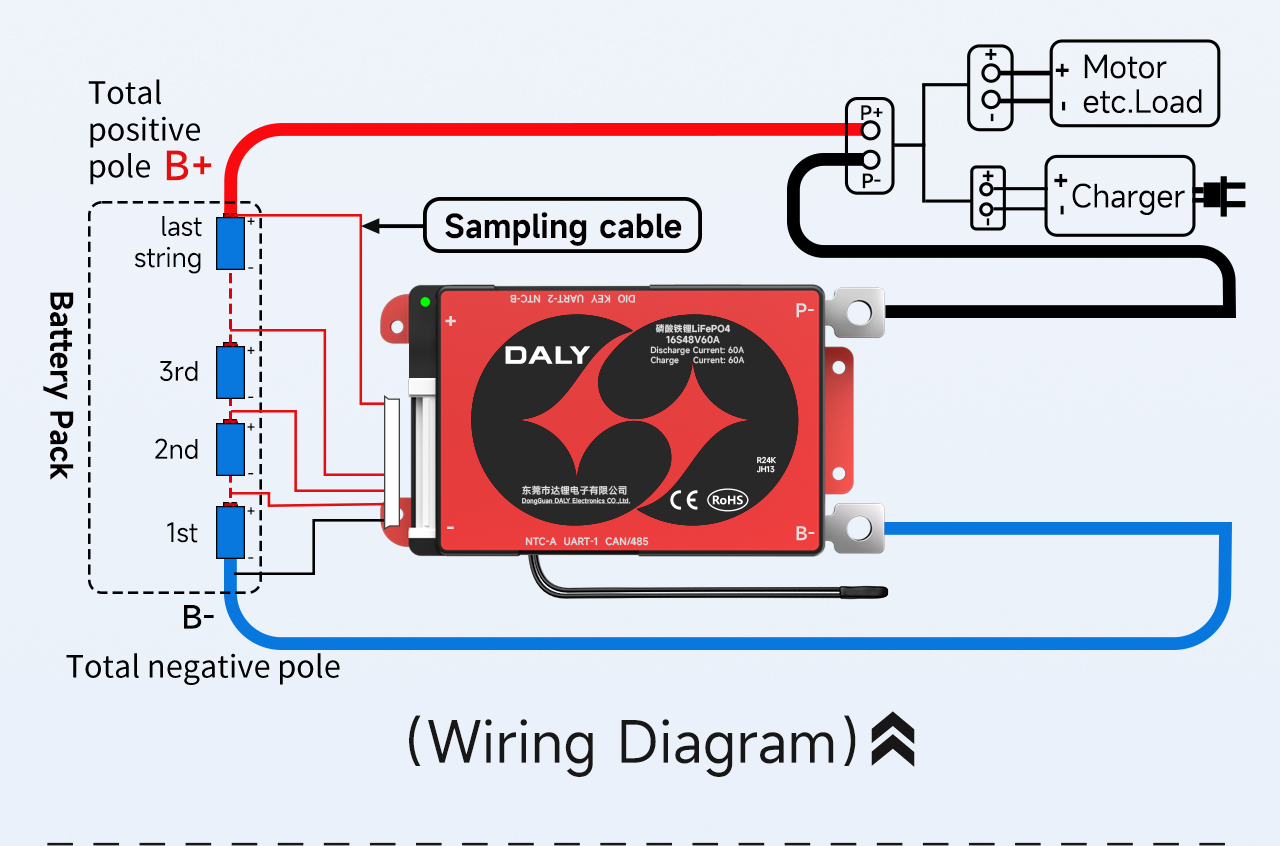

. פאַרבינדן די רעזולטאַט שורה

נאָך ינשורינג אַז די שוץ ברעט איז נאָרמאַל, סאַדער די בלוי B- דראָט אויף די שוץ ברעט צו די גאַנץ נעגאַטיוו B- פון די באַטאַרייע פּאַק. די פּ-שורה אויף די שוץ ברעט איז סאַדערד צו די נעגאַטיוו פלאָקן פון אָפּצאָל און אָפּזאָגן.

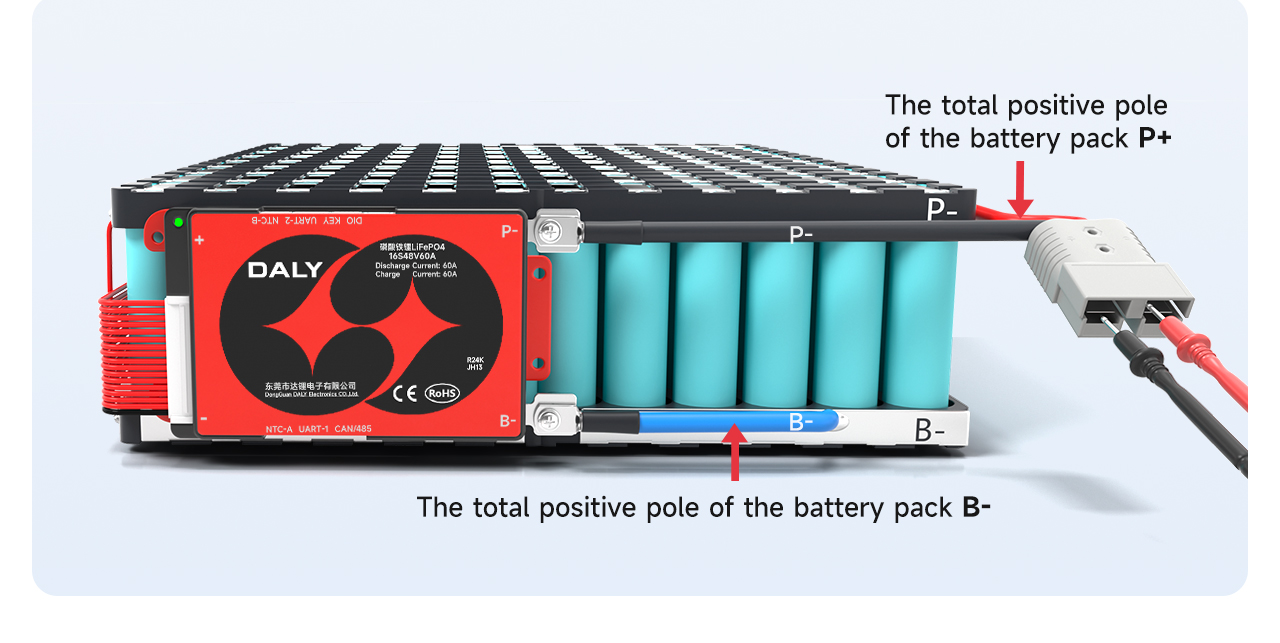

נאָך וועלדינג, קאָנטראָלירן צי די וואָולטידזש פון די אָוווערפּראַטעקשאַן ברעט איז קאָנסיסטענט מיט די באַטאַרייע וואָולטידזש.

דעטעקט איבער-באָרד וואָולטידזש: (ב-, פּ+) וואָולטידזש = (פּ-, פּ+) וואָולטידזש

די positive פלאָקן פון טשאַרדזשינג און דיסטשאַרדזשינג איז גלייַך פארבונדן מיט די גאַנץ positive פלאָקן פון די באַטאַרייע פּאַק.

באַמערקונג: די טשאַרדזשינג פּאָרט און אָפּזאָגן פּאָרט פון די שפּאַלטן שוץ ברעט זענען אפגעשיידט, און די עקסטרע C-שורה (יוזשאַוואַלי אנגעוויזן דורך געל) דאַרף זיין קאָננעקטעד צו די נעגאַטיוו פלאָקן פון די טשאַרדזשער; די פּ-שורה איז פארבונדן צו די נעגאַטיוו פלאָקן פון די אָפּזאָגן.

铁锂16串接线流程-英文_08
铁锂16串接线流程-英文_09
铁锂16串接线流程-英文_10

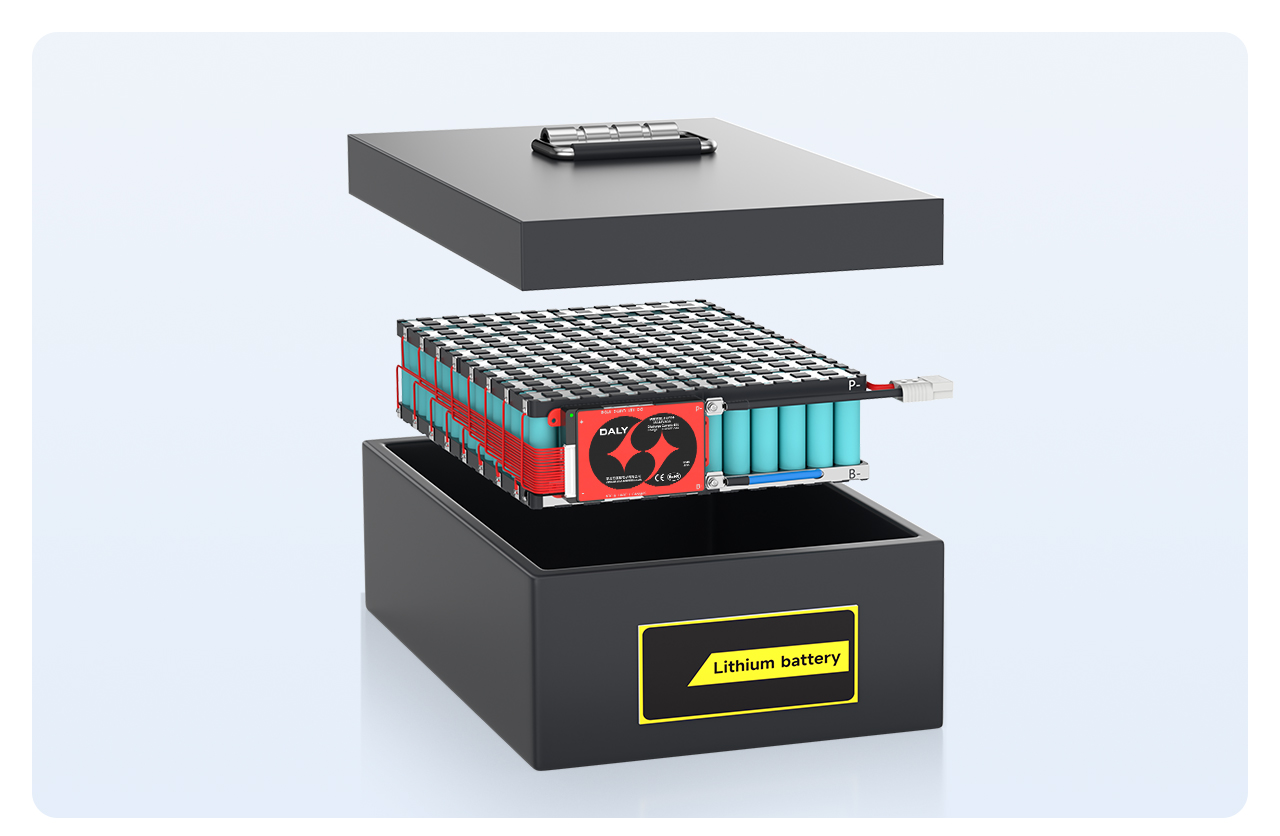

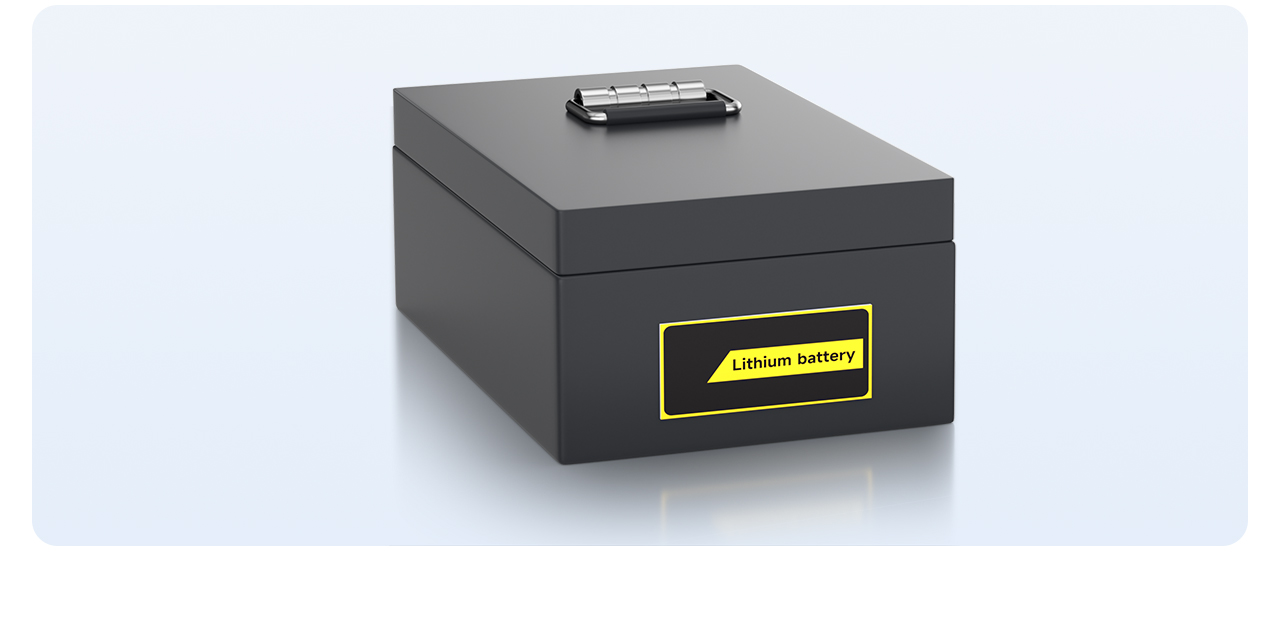

צום סוף, שטעלן די באַטאַרייע פּאַק אין די באַטאַרייע קעסטל, און אַ פאַרטיק באַטאַרייע פּאַק איז פארזאמלט

铁锂16串接线流程-英文_11
