סטאַנדאַרד & סמאַרט 7 ס במס וויירינג טוטאָריאַל

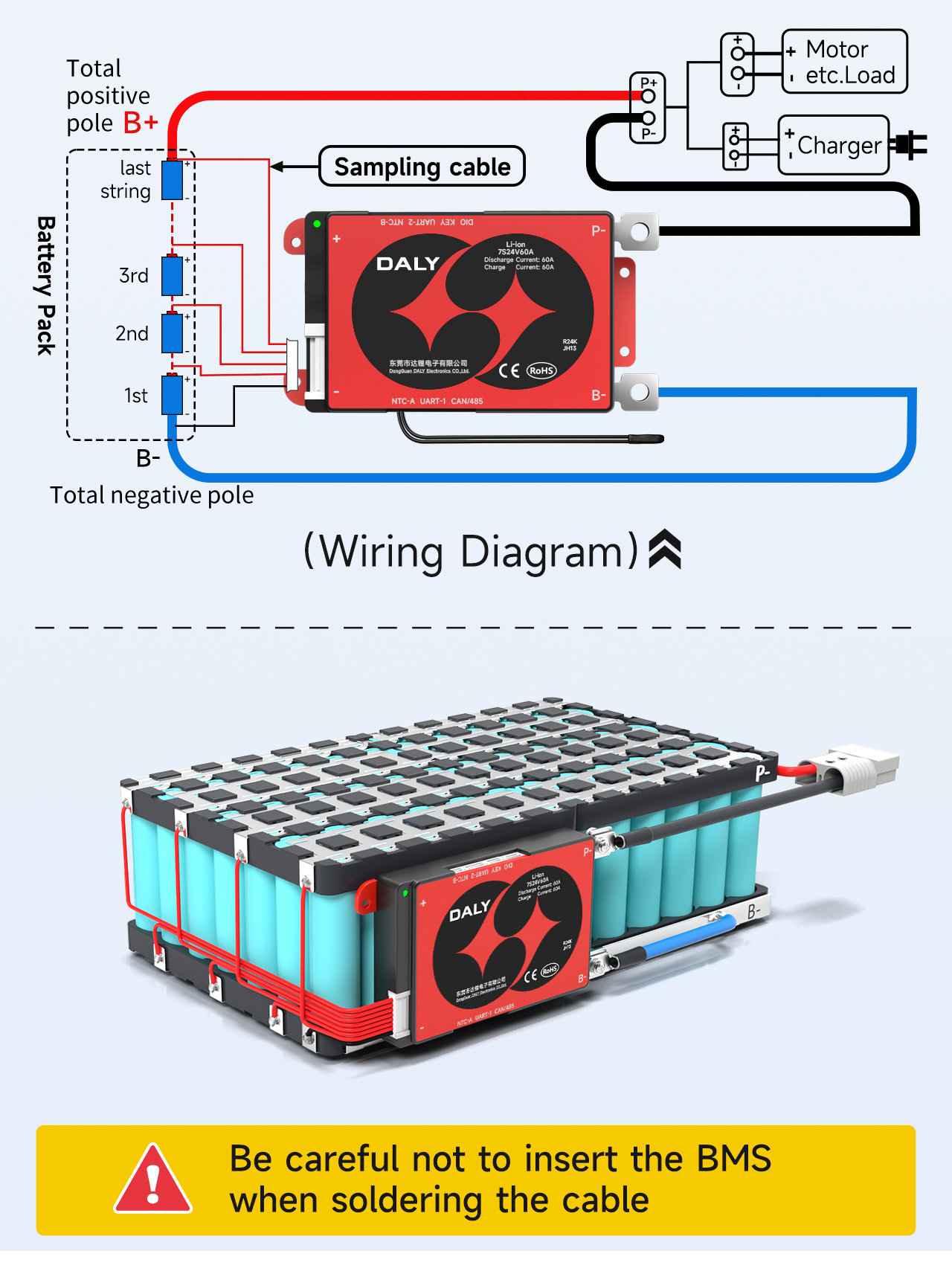

נעמען אַ 7S12P18650 באַטאַרייע פּאַק ווי אַ בייַשפּיל
זיין אָפּגעהיט ניט צו אַרייַנלייגן די פּראַטעקטיוו ברעט ווען סאַדערינג די קאַבלע.
Ⅰ. צייכן די סדר פון מוסטערונג שורות

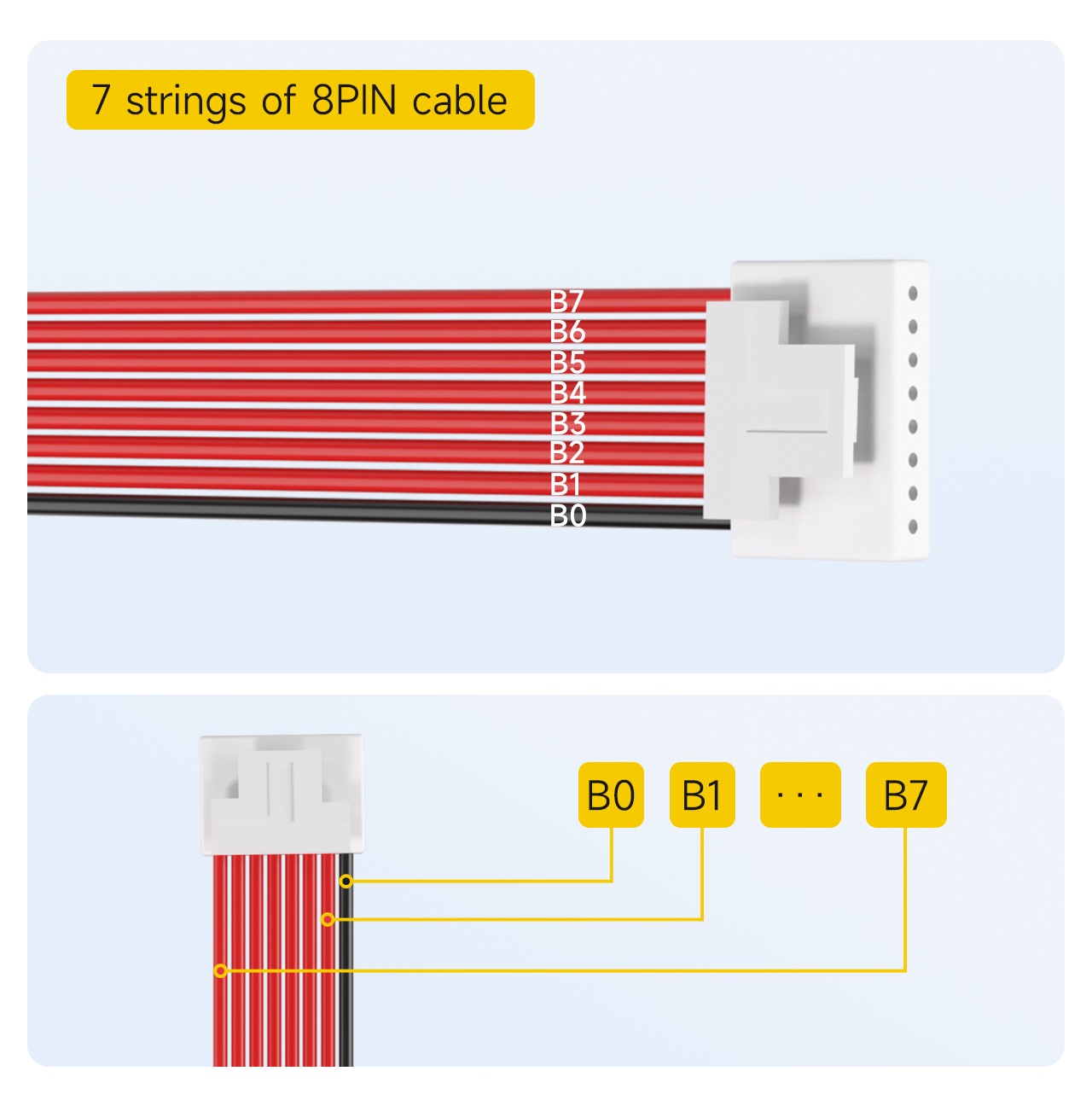

7 ס במס מיט8שפּילקע קאַבלע
באַמערקונג: די פעליקייַט מוסטערונג קאַבלע פֿאַר7-סטרינג פּראַטעקשאַן ברעט קאַנפיגיעריישאַן איז8שפּילקע.
1. צייכן די שוואַרץ קאַבלע ווי ב 0.
2. דער ערשטער רויט קאַבלע ווייַטער צו די שוואַרץ קאַבלע איז אנגעצייכנט ווי B1.
... (און אַזוי אויף, אנגעצייכנט סאַקווענטשאַלי)
8. ביז די לעצטע רויט קאַבלע, אנגעצייכנט ווי ב7.

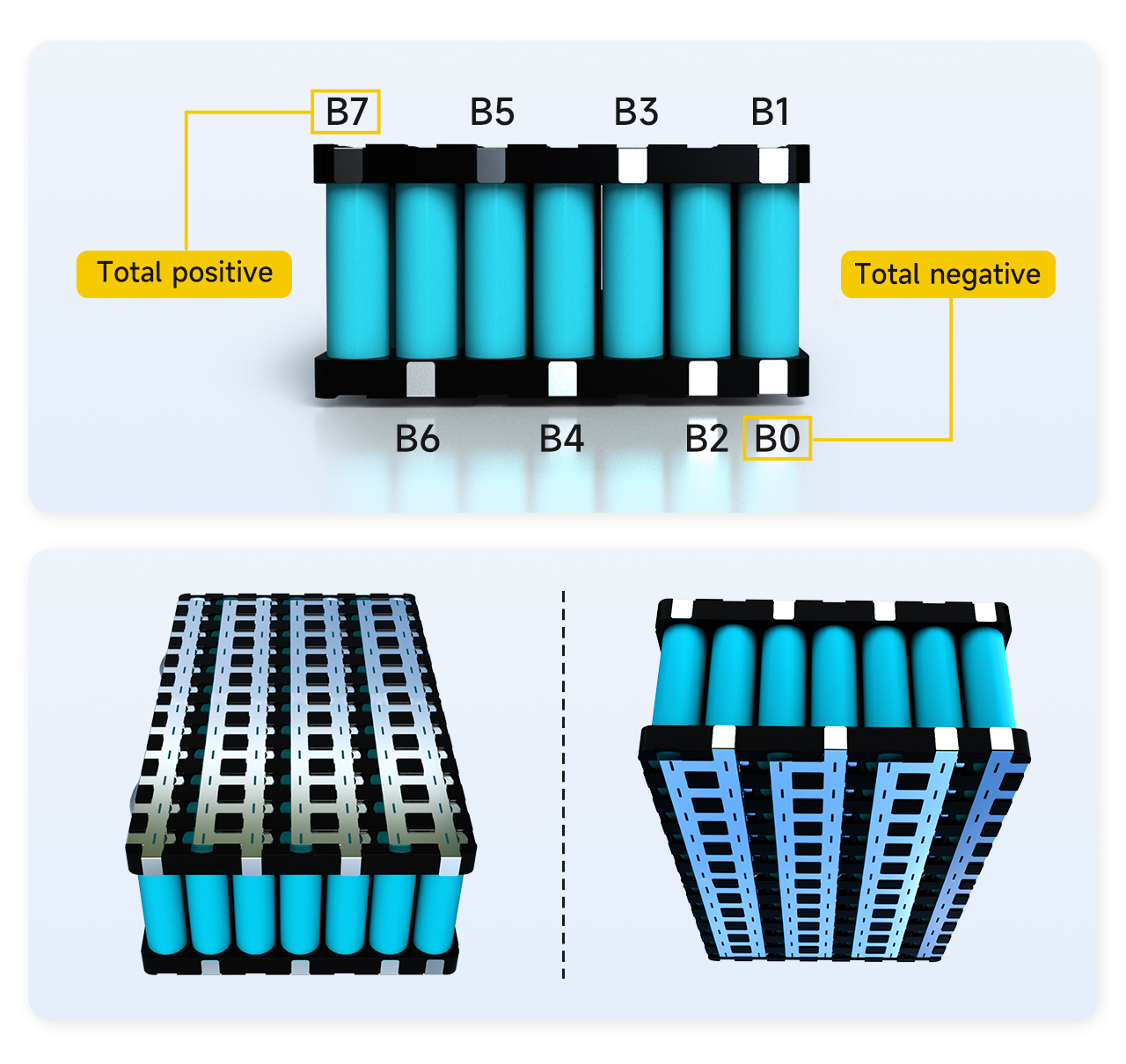

Ⅱ.צייכן די סדר פון באַטאַרייע וועלדינג פונקטן
געפֿינען די שטעלע פון די קאָראַספּאַנדינג וועלדינג פונט פון די קאַבלע, דער ערשטער צייכן די שטעלע פון די קאָראַספּאַנדינג פונט אויף די באַטאַרייע.
1. די גאַנץ נעגאַטיוו פלאָקן פון די באַטאַרייע פּאַק איז אנגעצייכנט ווי ב 0.
2. די קאנציי פון דער positive פלאָקן פון דער ערשטער שטריקל פון דער ערשטער שטריקל און די נעגאַטיוו פלאָקן פון די רגע שטריקל פון די רגע שטריקל איז אנגעצייכנט ווי B1.
3. די קאנצייטיק פלאָקן פון די רגע שטריקל פון די רגע שטריקל און די נעגאַטיוו פלאָקן פון די דריט שטריקל פון באַטעריז איז אנגעצייכנט ווי B2.
... (און אַזוי אויף)
7. די קשר צווישן די positive פלאָקן פון די6די באַטאַרייע שטריקל און די נעגאַטיוו פלאָקן7די באַטאַרייע שטריקל איז אנגעצייכנט ווי ב6.
8. די positive ילעקטראָוד פון די 7 באַטאַרייע שטריקל איז אנגעצייכנט ווי B7.
באַמערקונג: ווייַל די באַטאַרייע פּאַק האט אַ גאַנץ פון 7 סטרינגס, B7 איז אויך די גאַנץ positive פלאָקן פון די באַטאַרייע פּאַק. אויב B7 איז נישט די גאַנץ positive בינע פון די באַטאַרייע פּאַק, עס פּראָוועס אַז די סדר פון מאַרקינג איז פאַלש, און עס מוזן זיין אָפּגעשטעלט און אנגעצייכנט ווידער.
Ⅲ.סאַדערינג און וויירינג

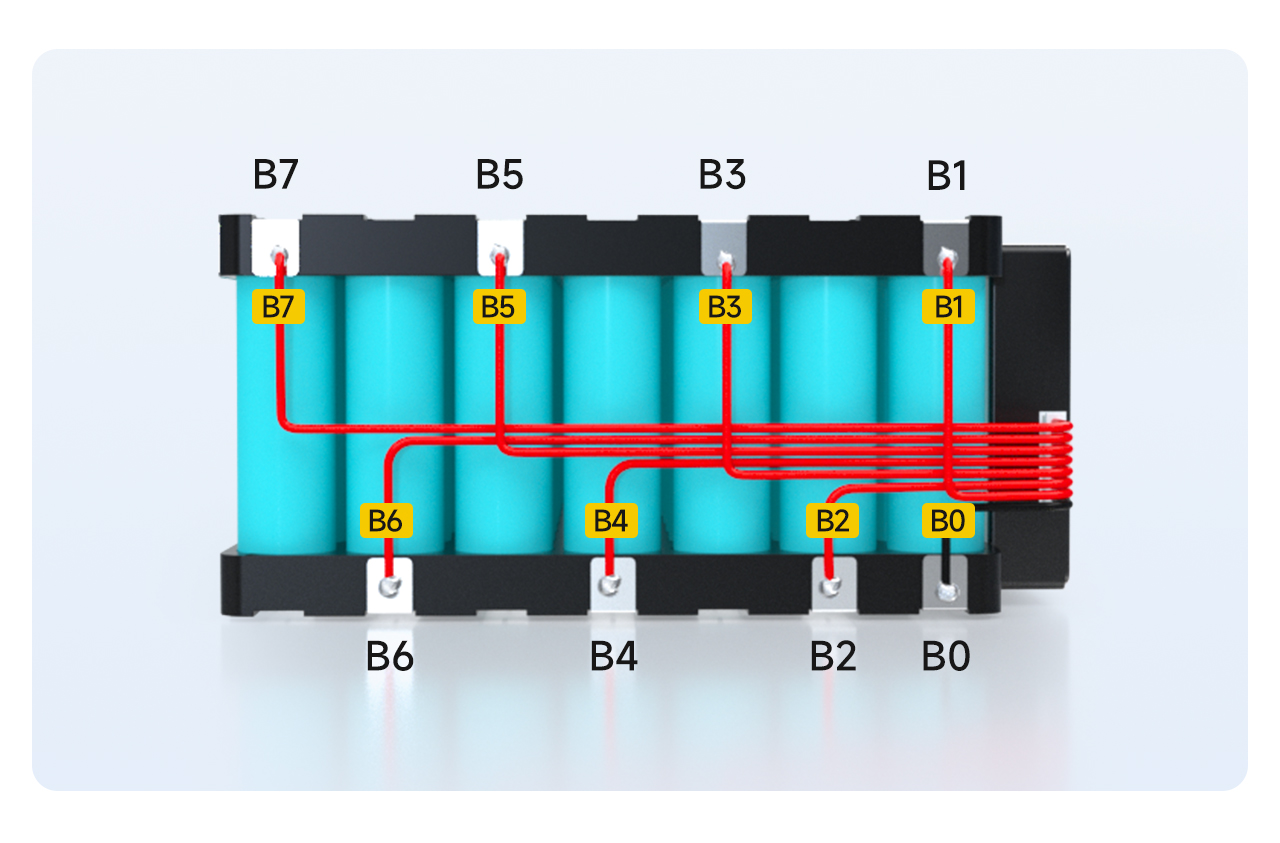

1. די באַזאַר איז סעדערד צו די B0 שטעלע פון די באַטאַרייע.
2. די קאַבלע ב 1 איז סעדערד צו די B1 שטעלע פון די באַטאַרייע.
... (און אַזוי אויף, וועלדינג אין סיקוואַנס)
8. די קאַבלע ב 7 איז סאַדערד צו די B7 שטעלע פון די באַטאַרייע.
Ⅳ. Vאָאָלטאַגע דיטעקשאַן

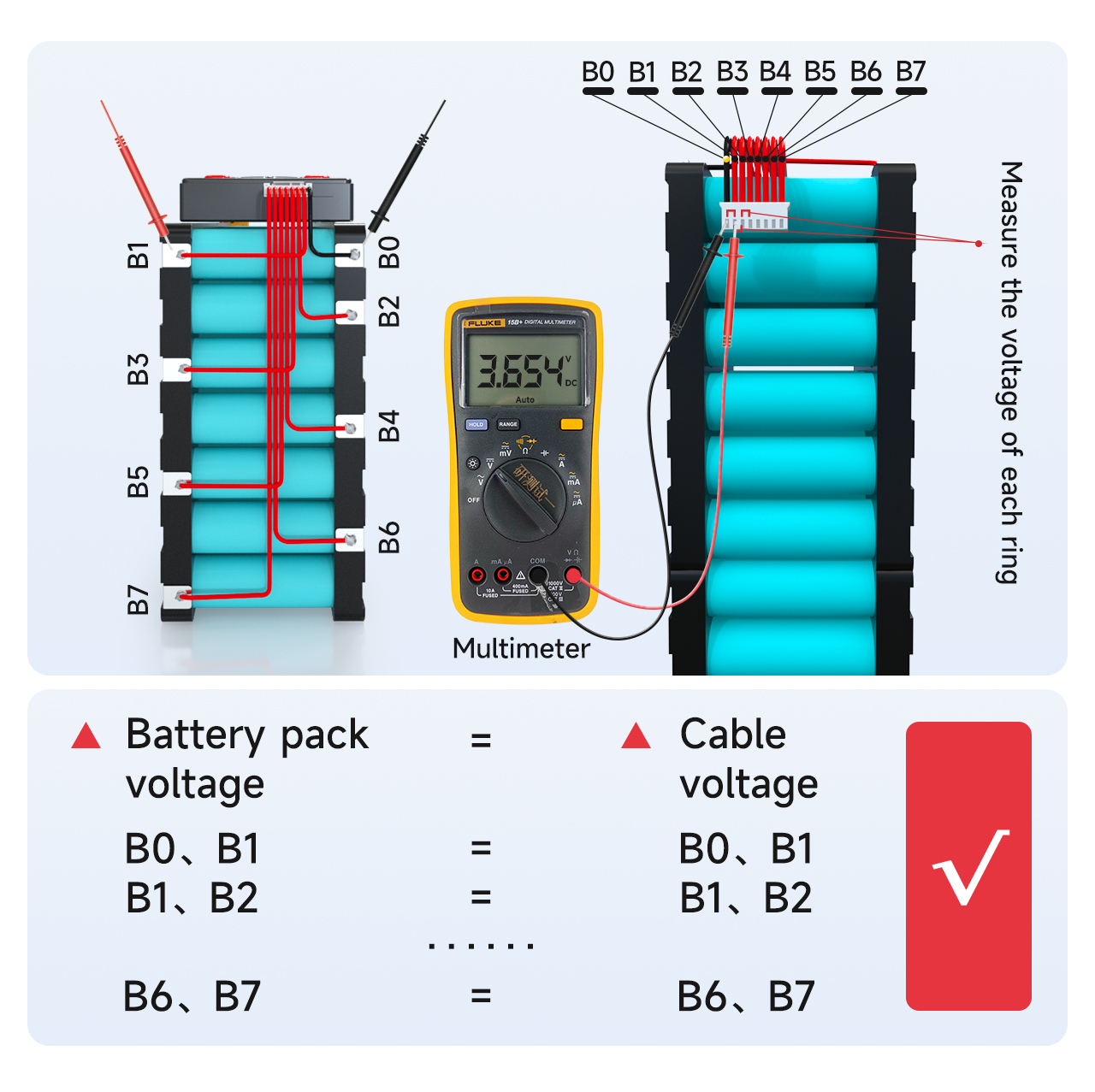

מעסטן די וואָולטידזש צווישן שכייניש קייבאַלז מיט אַ מולטימעטער צו באַשטעטיקן אַז די ריכטיק וואָולטידזש איז געזאמלט דורך די קייבאַלז.
מעסטן צי די וואָולטידזש פון די קאַבלע ב 0 צו B1 איז גלייַך צו דעם וואָולטידזש פון די באַטאַרייע פּאַק B0 צו B1. אויב עס איז גלייַך, עס פּראָוועס אַז די וואָולטידזש זאַמלונג איז ריכטיק. אויב ניט, עס פּראָוועס אַז די זאַמלונג שורה איז וויקלי וועלדעד און די קאַבלע דאַרף זיין שייַעך-וועלדיד. דורך אַנאַלאַדזשי, מעסטן צי די וואָולטידזש פון אנדערע סטרינגס זענען געזאמלט ריכטיק.
2. דער חילוק חילוק פון יעדער שטריקל זאָל נישט יקסיד 1 וו. אויב עס יקסידז 1 וו, עס מיטל אַז עס איז אַ פּראָבלעם מיט די וויירינג, און איר דאַרפֿן צו איבערחזרן די פריערדיקע שריט פֿאַר דיטעקשאַן.
Ⅴ.פּדיטעקשאַן ברעט קוואַליטעט
! שטענדיק מאַכן זיכער אַז די ריכטיק וואָולטידזש איז דיטעקטאַד איידער פּלאַגינג אין די שוץ ברעט!

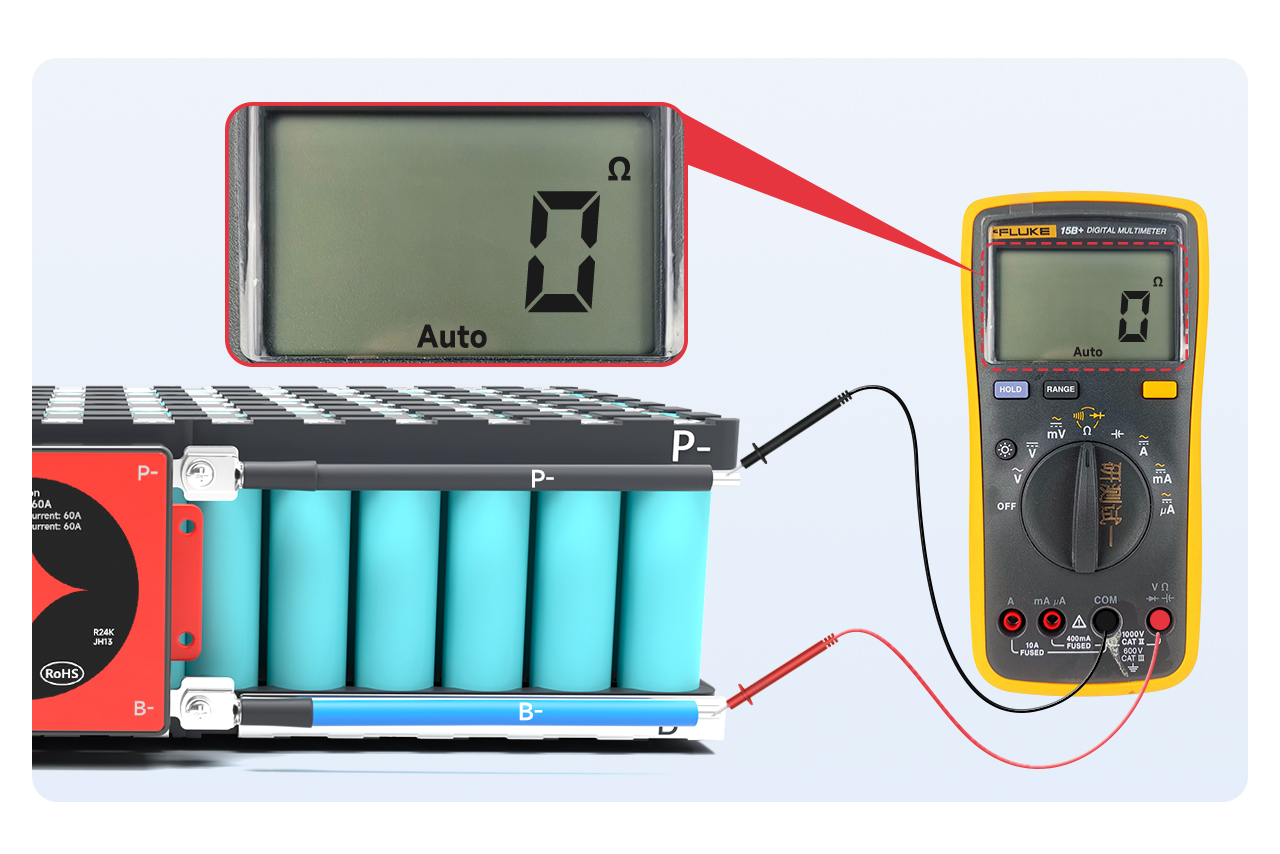

סטרויערן די מולטימעטער צו די ינערלעך קעגנשטעל שטאַפּל און מעסטן די ינערלעך קעגנשטעל צווישן ב- און פּ-. אויב די ינערלעך קעגנשטעל איז פארבונדן, עס פּראָוועס אַז די שוץ ברעט איז גוט.
באַמערקונג: איר קענען ריכטער די קאַנדאַקשאַן דורך קוקן אין די ינערלעך קעגנשטעל ווערט. די ינערלעך קעגנשטעל ווערט איז 0, וואָס מיטל קאַנדאַקשאַן. רעכט צו דער טעות פון די מולטימעטער,בכלל,ווייניקער ווי 10 מם מיטל קאַנדאַקשאַן; איר קענען אויך סטרויערן די מולטימעטער צו די באַזער. א ביפּינג געזונט קענען זיין געהערט.
נאָטיץ:
1. די פּראַטעקטיוו ברעט מיט אַ ווייך באַשטימען דאַרף צו באַצאָלן ופמערקזאַמקייט צו די קאַנדאַקשאַן פון די באַשטימען ווען די באַשטימען איז פֿאַרמאַכט.
2. אויב די שוץ, ברעט איז נישט קאַנדאַקטינג, ביטע האַלטן די ווייַטער שריט און קאָנטאַקט די פארקויפונג שטעקן פֿאַר פּראַסעסינג.
Ⅵ.פאַרבינדן די רעזולטאַט שורה

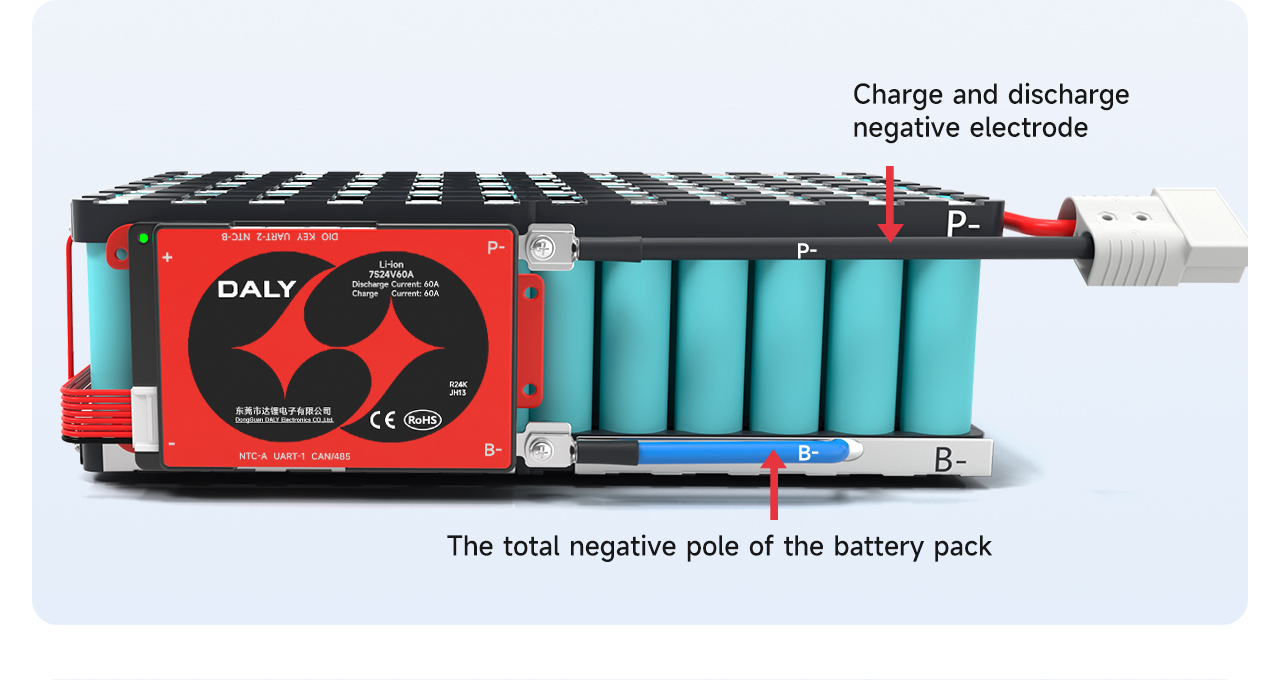

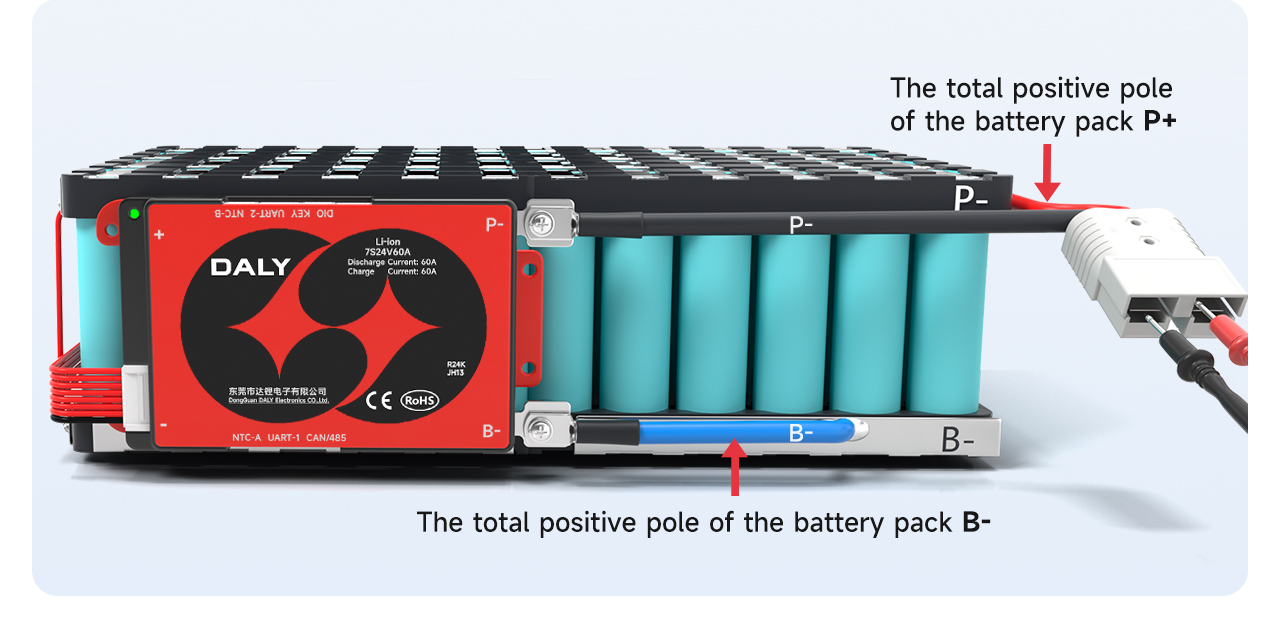

נאָך ינשורינג אַז די שוץ ברעט איז נאָרמאַל, סאַדער די בלוי ב-דראָט אויף דער שוץ, באָרד אויף דער שוץ, בראַנד צו די גאַנץ נעגאַטיוו ב-פון די באַטאַרייע פּאַק. די פּ-ליניע אויף דער שוץ ברעט איז סאָלדעד צו די נעגאַטיוו פלאָקן פון אָפּצאָל און אָפּזאָגן.
נאָך וועלדינג, קאָנטראָלירן צי די וואָולטידזש קאַנעקשאַן פון די אָוווערפּראַטעקשאַן ברעט איז קאָנסיסטענט מיט די באַטאַרייע וואָולטידזש.
באַמערקונג: די טשאַרדזשינג פּאָרט און אָפּזאָגן פּאָרט פון די שפּאַלטן פּראַטעקשאַן ברעט זענען אפגעשיידט, און די עקסטרע C-שורה (יוזשאַוואַלי אנגעוויזן דורך געל) דאַרף זיין פארבונדן צו די נעגאַטיוו פלאָקן פון די טשאַרדזשער; די P-ליניע איז פארבונדן צו די נעגאַטיוו פלאָקן פון די אָפּזאָגן.

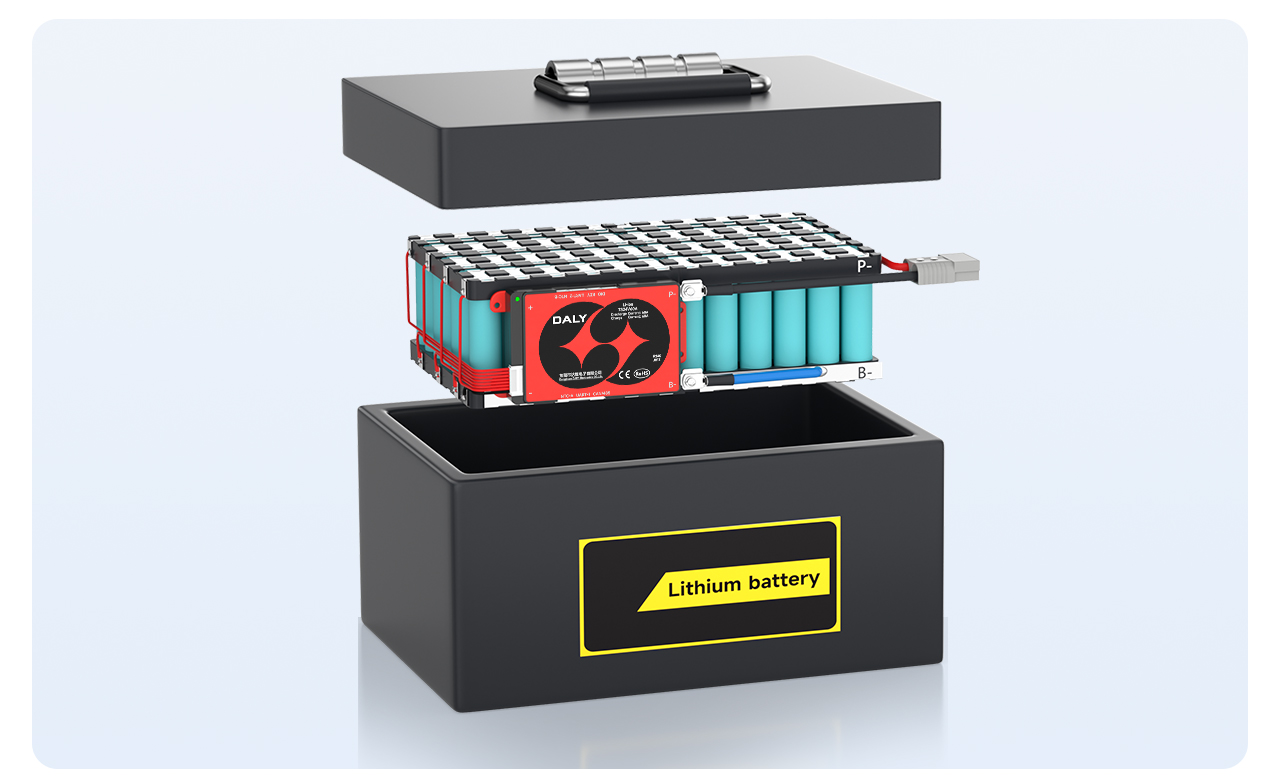

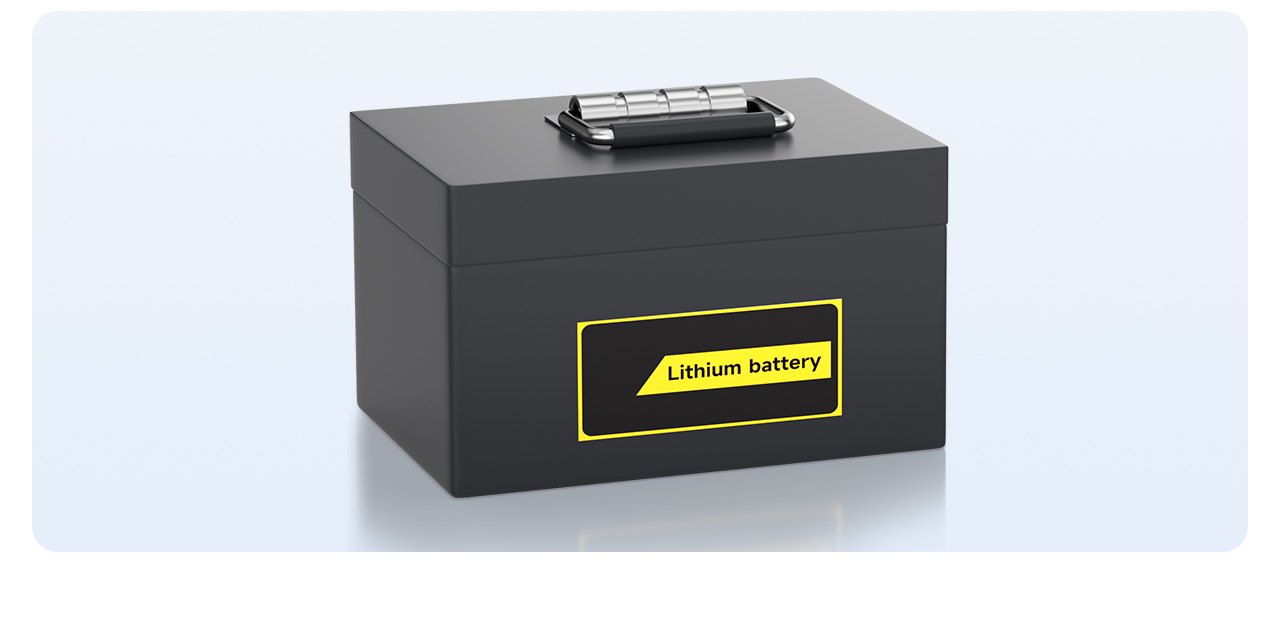

לעסאָף, שטעלן די באַטאַרייע פּאַק אין די באַטאַרייע קעסטל, און אַ פאַרטיק באַטאַרייע פּאַק איז פארזאמלט.
